Este sensor es del tipo hall que detecta rpm por el movimiento de los imanes giratorios. Por lo general 1 - 2 imanes de neodimio se montan en el ventilador de los helicópteros de combustión con un motor nitro.
1 Modificación requerida
Para el uso con las unidades de SPIRIT una pequeña modificación del cable del sensor es necesaria.
- Intercambiar cables rojos y negros en el conector - el sensor de align tiene colores únicos.
- Enganchar un nuevo pasador del conector servo.
- Disposición del cable
- Cable blanco: señal de salida rpm
- Cable rojo: tierra
- cable negro: 3.3v- 8.4v
Sólo se necesita un pasador, pero también se pueden insertar pasadores no utilizados para una mayor seguridad.
Para esta operación necesitará un nuevo conector de servo y, opcionalmente, un alicate de prensado.
For users that do not use a Spektrum satellites it should look in the following way:
If you are using Spektrum satellites, then instead of the Spektrum connector you will need second servo connector which can be powered from the BEC port. Make sure that the Black wire is in the middle of the Servo connector.

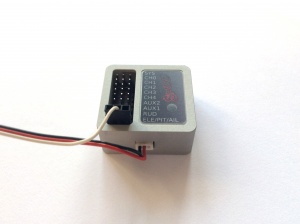

As the last operation, connect it to the unit.
2 Magnet mounting
We highly recommend to orientate each magnet as Active for a proper operation. More magnets will result in a higher reading resolution thus increased readout precision.
3 Governor Settings
When sensor is connected, please set the Sensor Divider parameter so that the value will represent count of the active magnets. Usually it is 1 or 2 magnets.
