Intégration JETI
A partir de la version 1.1.0 vous pouvez utiliser l'intégration JETI! Ce qui veux dire que vous pouvez modifier toutes les options de configuration avec un transmetteur JETI en temps réel sans l'utilisation d'un ordinateur
Contents
1 Pré-requis:
Pour faire fonctionner le tout vous aurez besoin de:
- Jeti Duplex transmitter: DC/DS 12, 14, 16 or 24
- Un récepteur Jeti Duplex avec un port "EX" de libre.
- Jeti Integration cable available in our stores (not for Spirit 3, GT).
- Fichier de configuration pour l'émetteur.
2 Câblage
2.1 Spirit 1, Spirit Aero, Spirit 2, Spirit Pro

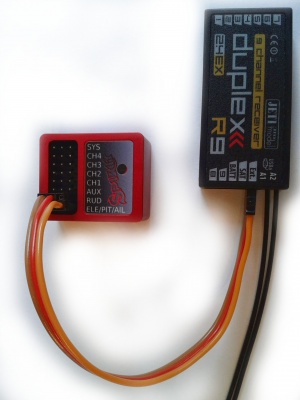

PHOTO: Jeti Integration Cable
Le récepteur est capable de transférer n'importe quelle donnée incluant les données des canaux et la télémétrie. Ce qui veux dire que vous n'avez besoin de connecter aucun autre câble ou module a l'exception du récepteur.
2.2 Spirit 3, Spirit GT

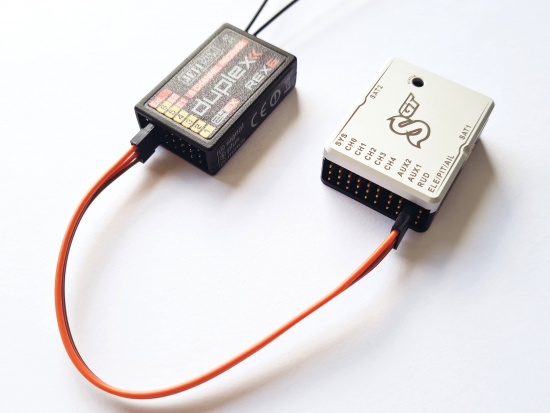

Spirit 3 and Spirit GT require only stright cable supplied with the unit itself. Cable must be connected at the RUD port with no modification.
2.3 Spirit RS, Spirit GTR
These units have integrated JETI receiver. It is not needed to do any of these wiring or settings.
2.4 microSpirit
These units require special version of the JETI integration cable designed for microSpirit. It is available in the Spirit System eshop.
2.5 JETI receiver side
At the receiver side the servo connector must be connected to the EX Bus port.
- For new REX receivers the port is called E1 or E2 (EXT port will not work).
- For older EX receiver the port label is always called EXT.
Si vous utilisez un récepteur EX avec un capteur de télémétrie déjà connecté au port EXT vous avez 2 possibilités:
- Utiliser une connexion UDI ( récepteur de type SRXL/SUMD) - dans ce cas vous perdrez l'intégration JETI
- Acheter un récepteur de type REX avec lequel vous pouvez utiliser les capteurs de télémétrie et l'intégration JETI simultanément.
3 Préparation de l'émetteur
Téléchargez maintenant le Fichier de configuration from our Spirit web page by clicking at the JETI icon at the bottom of the web page, which has ZIP extension. The file archive must be extracted first (by Right click). You will obtain SPIRIT-3-X folder. Content of this folder must be copied to the Devices directory at the SD-Card of your transmitter. Without this you will see an error message when the Spirit device is opened.
This mean Devices directory will contain SPIRIT.bin file and SPIRIT directory with images inside.
You can copy it by connecting micro USB cable to the transmitter similarly as to an USB flash drive. When cable is attached to the transmitter you have to confirm the USB connection. Then simply drag and drop content of the SPIRIT-3-3 to the Devices directory as you are used to.
Il est très important d'utiliser la même version du fichier BIN que celle du firmware du module. Si les versions sont différentes, des erreurs d'incompatibilité pourraient se produire.
4 Configuration du Spirit

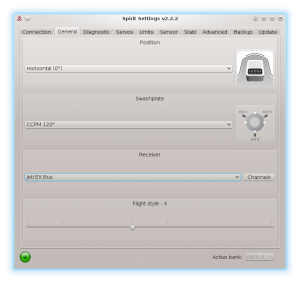

Vous êtes maintenant prêt à allumer l'unité. Si votre source d'alimentation n'est pas encore connectée, nous vous recommandons de la connecter dans un des ports suivant AUX1,AUX2 et/ou CH0. Avant de pouvoir utiliser l'intégration Jeti et la connexion EX Bus, il est important de configurer le type de récepteur dans l'onglet General du logiciel. Lancez le logiciel Spirit Settings et modifiez le type de récepteur comme indiqué sur la photo. Enregistrez les modifications (CTRL-S ou onglet backup/Unit-Save) et redémarrez le module Spirit.
5 Menu intégration

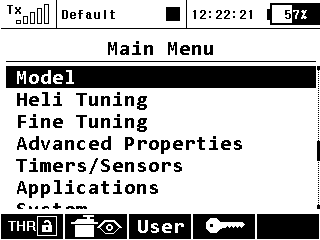

When unit is initialized you will be able to enter the Jeti Integration menu. Press the MENU button at the transmitter.
Sélectionnez ensuite le menu Model à l'aide de la molette.

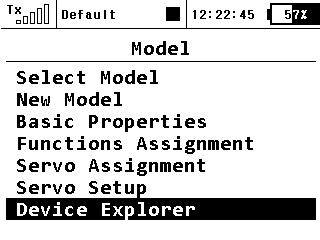

Entrez ensuite dans le menu Device Explorer.
Si le câblage et le type de récepteur sont corrects, vous devez voir l'entrée Spirit.
5.1 Still can't see the Spirit?
If you have everything right but the unit is still not visible, then the only problem can be that the EX Bus port of your receiver is configured to a different protocol.
Dans ce cas, entrez dans le menu de configuration de votre récepteur dans le Device Explorer - L'entrée a le nom de votre récepteur. Modifié le Serial Link en Ex Bus. Dans le cas des récepteurs REX, vous pouvez assigner les ports E1 ou E2 au EX Bus dans le menu "Alternative Pin Config".
6 Usage
A chaque fois que vous voulez modifier un paramètre, aller dans Model/Device/Explorer/Spirit. La présentation est similaire à celle du logiciel PC pour faciliter la navigation.
Cela fonctionne de la même manière que lorsque le logiciel PC est connecté. Cela signifie que lorsque le menu d'intégration est ouvert, vous pouvez même changer les paramètres de base qui peuvent affecter l'hélicoptère de manière importante.
Ne jamais changer la configuration durant un vol!
Lorsque vous utilisez le Bank Switching ou le Real-Time tuning quand l'intégration est active, le menu prendra le contrôle. Le module ne réagira pas au changement de position d'un interrupteur. Pour le Bank Swithing, le paramètre "Bank" vous permet de changer manuellement de bank.
Fermez toujours le menu d'intégration avec 'Fermer le menu' (Close the menu). Sinon, les fonctions de changement de banque ou de réglage en temps réel seront temporairement désactivées.
Ne pas oublier de cliquer sur Save Settings lorsque vous voulez enregistrer les modifications.
7 Préréglage pour l'émetteur
Vous pouvez utiliser notre profile prédéfini pour l'émetteur dans lequel tout devrait être configuré pour être prêt à voler.
Le profile active:
- Les modes de vol
- Le bank Switching
- Les modes de Resvue/Stabilisation (activés avec un canal séparé)
Vous pouvez le télécharger ici (Optimisé pour la Jeti DS-14) Dézippez le ficher et copiez le fichier JSN dans votre émetteur (SDCard) dans le répertoire "Model"
Dans votre émetteur il y aura un nouveau profile appelé "Spirit FBL" que vous pourrez sélectionner.
Profitez de l'intégration!
8 Mapping des voies
Si les voies ne correspondent pas, nous recommandons de laisser le mapping des voies par défaut dans le module et de le changer dans votre émetteur.
Vous pouvez le faire dans le menu Model - Servo Assignment
Ordre des voies:
- Gaz
- Aileron
- Profondeur
- Pas
- Anti-couple
- Gain Gyro
- Bank (si utilisé)
- Stabi (si utilisé)
9 Données de télémétrie
Pour afficher les données de télémétrie, vous devez d'abord scanner les nouveaux capteur. Allez dans le menu Timers/Sensors - Sensors/Logging Setup et sélectionnez AUTO. Le scan va prendre quelques secondes jusqu'à ce que les variables de télémétrie apparaissent.
- S Vibes [%] - Niveau de vibration sur tous les axes (0 - 10% est un niveau normal)
- S RPM [Head RPM] - RPM fourni par Senseur RPM.
- S Voltage [V] - Télémétrie ESC | Tension de la batterie principale
- S Current [A] - Télémétrie ESC | Courant dans la batterie principale
- S Capacity [mAh] - Télémétrie ESC | Capacité consommée de la batterie principale
- S Temp [°C] - Télémétrie ESC | Température des FETs
- S Altitude [m] - Model altitude measured from lift off position.
- S Speed [km/h] - Flight Speed of the model measured by Spirit GeoLink module.
Une fois le scan terminé vous pouvez ajouter ces variable sur l'écran principal. Allez dans le menu Menu - Timers/Sensors - Displayed Telemetry et sélectionnez ADD. Ajoutez à l'écran toutes les données de télémétrie que vous désirez.
